產品用途

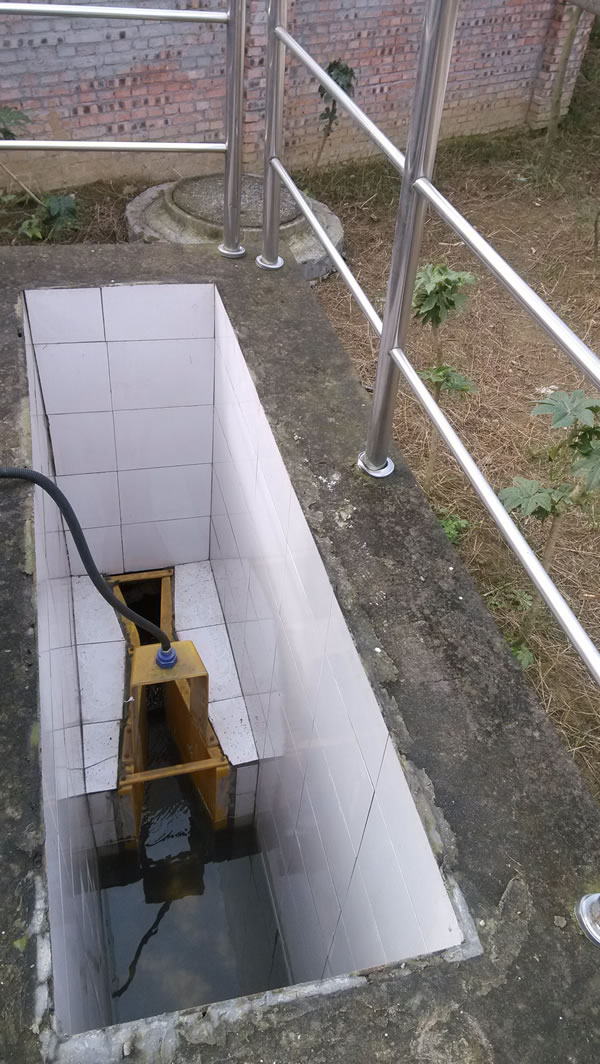

超聲波明渠流量計與量水堰槽配合使用，測量明渠內水的流量。主要用于測量污水廠、企事業單位的污水排放口、城市下水道的流量。由于這種儀表采用超聲波穿過空氣，以非接觸的方法測量，因此在沾污、腐蝕性液體情況下，比其它形式的儀表具有更高的可靠性。

工作原理

明渠內的流量越大，液位越高；流量越小，液位越低。對于一般的渠道，液位與流量沒有確定的對應關系。因為同樣的水深，流量的大小，還與渠道的橫截面積、坡度、粗糙度有關。在渠道內安裝量水堰槽，由于堰的缺口或槽的縮口比渠道的橫截面積小，因此，渠道上游水位與流量的對應關系主要取決于堰槽的幾何尺寸。同樣的量水堰槽放在不同的渠道上，相同的液位對應相同的流量。量水堰槽把流量轉成了液位。通過測量量水堰槽內水流的液位，再根據相應量水堰槽的水位-流量關系，反求出流量。

技術指標

1、流量范圍：0m³/s～10m³/s （由配用的量水堰槽的種類、規格確定）

2、累計流量：8位十進制數，累滿8位后自動回零，重計

3、準確度：±5%

4、測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）

5、測距準確度：±3mm （在1m量程內標定的結果）

6、液位分辯：1mm

7、工作環境溫度：-20℃～55℃

8、儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

9、供電電源：交流供電：（220V±22V） 6W ；直流供電：12V-24V 300mA ；交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。

技術指標

1、流量范圍：0m³/s～10m³/s （由配用的量水堰槽的種類、規格確定）

2、累計流量：8位十進制數，累滿8位后自動回零，重計

3、準確度：±5%

4、測距范圍：0.4m～2m（從探頭底部起0.4m內是盲區，0.4m～2m內為測距范圍）

5、測距準確度：±3mm （在1m量程內標定的結果）

6、液位分辯：1mm

7、工作環境溫度：-20℃～55℃

8、儀表防護等級：儀表顯示部分：IP66(儀表下部的過線孔要堵死)；探頭部分：IP68

9、供電電源：交流供電：（220V±22V） 6W ；直流供電：12V-24V 300mA ；交流、直流（不大于24V）供電同時存在時，儀表使用交流供電；交流掉電，自動接通直流。
