產品概述

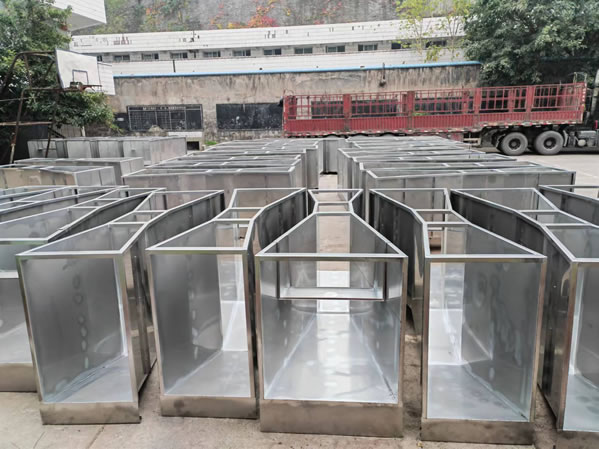

巴歇爾槽(又稱巴氏槽、巴氏計量槽)，是用于明渠流量測量的輔助設備。在液體流動過程中，非滿管狀態流動的水路稱作明渠，巴歇爾槽與明渠流量計(超聲波明渠流量計)配合使用，把明渠內流量的大小轉成液位的高低，測量明渠內水的流量。

測量原理

用明渠測流量時，在明渠上安裝量水堰槽。量水堰槽把明渠內流量的大小轉成液位的高低。利用超聲波傳感器測量量水堰槽內的水位，再按相應量水堰槽的水位—流量關系反算出流量。

應用領域

● 城市供水引水渠

● 火電廠冷卻水引水和排水渠

● 污水治理流入和排放渠

● 工礦企業廢水排放

● 水利工程和農業灌溉用渠道

巴歇爾槽水位-流量公式

流量選型對應表

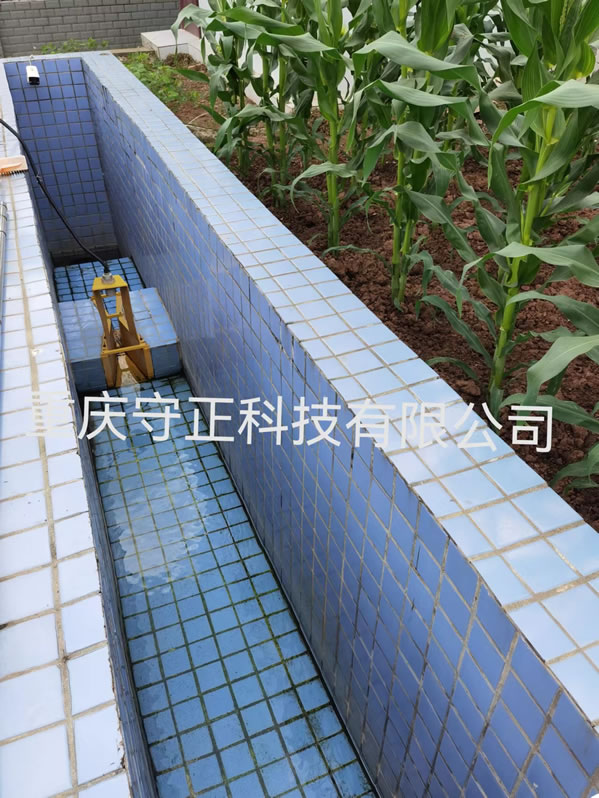

巴歇爾槽安裝方式

注意事項：

1、明渠可用混凝土或磚石砌筑，外抹水泥砂漿，或用耐腐蝕耐水沖，不變形的材質預制。

2、巴歇爾槽在明渠內需水平，水流不能淹沒巴歇爾槽。

3、巴歇爾槽和明渠之間的縫隙，采用水泥灌漿。

4、明渠為順直平坦的矩形明渠，應保證排水通暢。

5、巴歇爾槽下游要有水位差，保證排水通暢。
